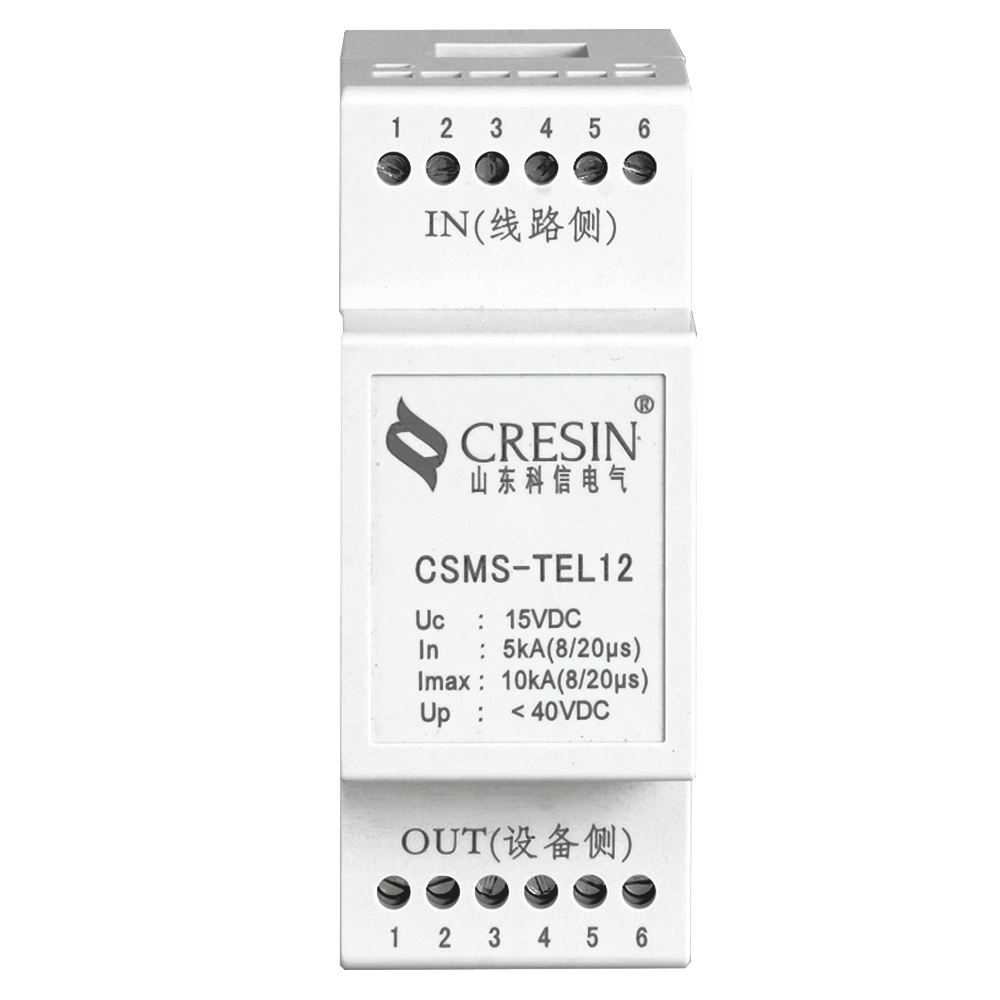

模擬信號浪涌保護器 CSMS-TEL系列
CSMS-TEL模擬信號系列浪涌保護器適用于具有共同參考電位的1對或2對信號線+1個信號地/屏蔽地+1個防雷地，安裝于設備的前端，用于防護控制、通訊或其他弱電等信息系統線路過電壓對設備造成的危害。
可選型號：
立即詢價 （周一至周五 9:00-18:00）
CSMS-TEL模擬信號系列浪涌保護器適用于具有共同參考電位的1對或2對信號線+1個信號地/屏蔽地+1個防雷地，安裝于設備的前端，用于防護控制、通訊或其他弱電等信息系統線路過電壓對設備造成的危害。
可選型號：
立即詢價 （周一至周五 9:00-18:00）
CSMS-TEL模擬信號系列浪涌保護器適用于具有共同參考電位的1對或2對信號線+1個信號地/屏蔽地+1個防雷地，安裝于設備的前端，用于防護控制、通訊或其他弱電等信息系統線路過電壓對設備造成的危害。
Product features
● 通流量大，殘壓低；
● 模擬信號傳輸性能優越，響應速度快、傳輸速率高；
● 內置雙重防雷保護技術，安全性能高；
● 采用品牌防雷元件，質量可靠、性能穩定；
● 標準端子型接口，安裝接線方便。
Installation instructions
一、防雷器串聯在被保護設備與信號通道之間；
二、防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；
三、把防雷器的接地線與防雷系統接地排可靠連接，接線越短越好，最長不能超過1米；
四、本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期；
五、當系統工作出現故障懷疑防雷器時，可拆除防雷器，如還原到使用防雷器前的狀態后系統可恢復正常，則說明防雷器已經損壞，必須立即檢修和更換。
| CSMS-TEL12/3 | CSMS-TEL12/5 | CSMS-TEL24/3 | CSMS-TEL24/5 | CSMS-TEL48/3 | CSMS-TEL48/5 | ||
|---|---|---|---|---|---|---|---|
| 技術指標 | 最大持續工作電壓Uc | 15V | 15V | 30V | 30V | 60V | 60V |
| 額定工作電壓Un | 12V | 12V | 24V | 24V | 48V | 48V | |
| 額定電流 | 300mA | 300mA | 300mA | 300mA | 300mA | 300mA | |
| 傳輸速率 | 10Mbit/s | 10Mbit/s | 10Mbit/s | 10Mbit/s | 10Mbit/s | 10Mbit/s | |
| 標稱放電電流In(8/20μs) | 5kA | 5kA | 5kA | 5kA | 5kA | 5kA | |
| 最大放電電流Imax(8/20μs) | 10kA | 10kA | 10kA | 10kA | 10kA | 10kA | |
| 限制電壓 L-L | ≤40V | ≤40V | ≤50V | ≤50V | ≤180V | ≤180V | |
| 限制電壓 L-PE | ≤60V | ≤60V | ≤60V | ≤60V | ≤220V | ≤220V | |
| 保護水平Up | ≤40V | ≤40V | ≤50V | ≤50V | ≤90V | ≤90V | |
| 插入損耗 | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB | |
| 設計標準 | IEC61643-21/GB18802.21 | IEC61643-21/GB18802.21 | IEC61643-21/GB18802.21 | IEC61643-21/GB18802.21 | IEC61643-21/GB18802.21 | IEC61643-21/GB18802.21 | |
| 接口 | 保護線路接口 | 1對信號線+1個信號地/屏蔽地+1個防雷地 | 2對信號線+1個信號地/屏蔽地+1個防雷地 | 1對信號線+1個信號地/屏蔽地+1個防雷地 | 2對信號線+1個信號地/屏蔽地+1個防雷地 | 1對信號線+1個信號地/屏蔽地+1個防雷地 | 2對信號線+1個信號地/屏蔽地+1個防雷地 |
| 接線方式 | 端子接線 | 端子接線 | 端子接線 | 端子接線 | 端子接線 | 端子接線 | |
| 接入導線最大截面 | 2.5mm2 多股軟線 | 2.5mm2 多股軟線 | 2.5mm2 多股軟線 | 2.5mm2 多股軟線 | 2.5mm2 多股軟線 | 2.5mm2 多股軟線 | |
| 機械特性 | 外殼材料 | 阻燃性塑料外殼 | 阻燃性塑料外殼 | 阻燃性塑料外殼 | 阻燃性塑料外殼 | 阻燃性塑料外殼 | 阻燃性塑料外殼 |
| 尺 寸(W×H×D) | 36x99x66（mm） | 36x99x66（mm） | 36x99x66（mm） | 36x99x66（mm） | 36x99x66（mm） | 36x99x66（mm） | |
| 安裝方式 | 35mm標準導軌安裝 | 35mm標準導軌安裝 | 35mm標準導軌安裝 | 35mm標準導軌安裝 | 35mm標準導軌安裝 | 35mm標準導軌安裝 | |
| 工作環境 | 操作溫度 | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ |
| 存儲溫度 | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | |
| 相對濕度 | 5～95%（無凝露） | 5～95%（無凝露） | 5～95%（無凝露） | 5～95%（無凝露） | 5～95%（無凝露） | 5～95%（無凝露） | |
| 防護等級 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | |
| 海拔高度 | 不超過3000m | 不超過3000m | 不超過3000m | 不超過3000m | 不超過3000m | 不超過3000m | |
| 保質期 | 產品保質期 | 3年 | 3年 | 3年 | 3年 | 3年 | 3年 |
